一、KP一1系列材料

　　KP一1材料包括：KP一1膠泥、KP一1砂漿、KP一1砼，是由耐酸耐熱粉料、骨料、固化劑、促進(jìn)劑、外加劑等材料混合而成，與鈉水玻璃膠泥相比。具有如下特點(diǎn)：

　　1、固化時(shí)硅酸鉀與縮合磷酸鋁反應(yīng)(可達(dá)100％)，而硅酸鈉和氟硅酸鈉的反應(yīng)只能達(dá)到80％。

　　2、對(duì)硫酸、醋酸、磷酸等具有優(yōu)良的耐蝕性。

　　3、有良好的抗?jié)B性，煤油吸收率比鈉水玻璃材料低50％以上。

　　4、無(wú)毒、易施工。

　　5、良好的耐熱性，能耐600~C以下酸性介質(zhì)腐蝕。

　　二、KP一2系列材料

　　KP一2材料是在KP一1材料的基礎(chǔ)上改進(jìn)而來(lái)的耐酸、耐高溫膠結(jié)材料，是在骨料和填料中減少耐溫較差的硅質(zhì)材料增加耐熱的氧化鋁成份，主要用于窯爐、砌筑及煙道的防腐內(nèi)襯，此材料亦可分為膠泥、砂漿和砼，可作為塊材砌筑的粘接劑，也可進(jìn)行整體澆注，可耐1 200℃以下高溫。 　　其特點(diǎn)為：

　　1、耐溫好，燒結(jié)收縮率低。

　　2、耐腐蝕性相同于KP一1材料。

　　3、和易性好，便于施工。

　　三、KPM系列材料

　　KPM是密實(shí)性KP一1材料的簡(jiǎn)稱(chēng)，其原理是通過(guò)把KP一1材料中增加一定量的無(wú)機(jī)滯密劑或高分子材料的辦法提高其抗?jié)B性，和抗腐蝕能力，常用于溫度不大于3000C的設(shè)備內(nèi)襯及地面面層墻裙及地溝等。本廠生產(chǎn)的KPM砼的抗?jié)B可達(dá)1.5MPa。

　　其特點(diǎn)為：

　　1、抗?jié)B性好。

　　2、彈性較好，抗沖擊性能好。

　　3、耐稀酸性能好于KP一1、KP一2。

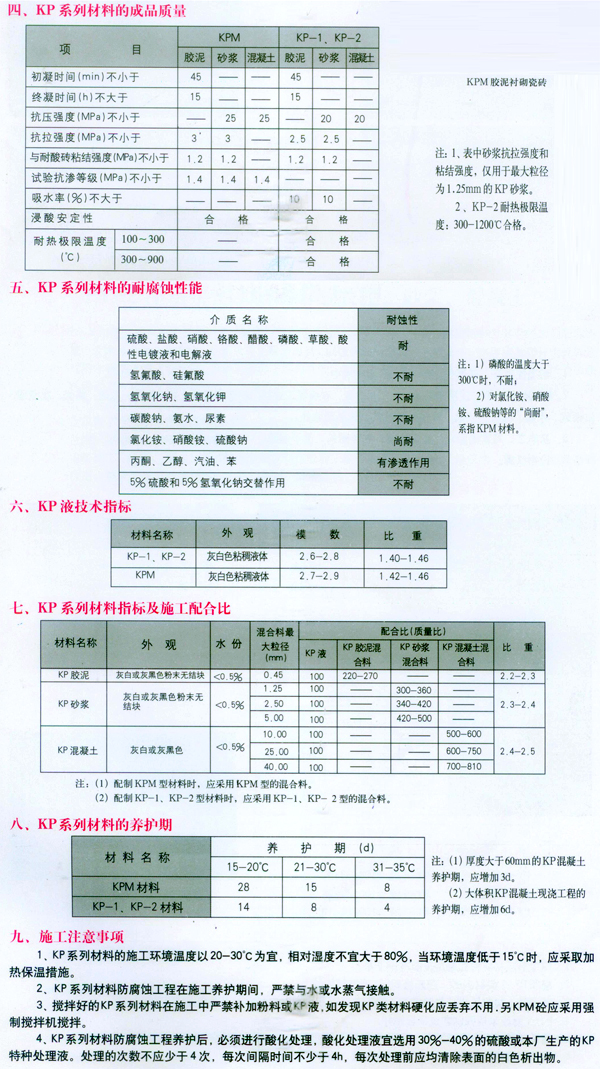

　　4、施工環(huán)境的溫度、濕度同于KP一1材料。
